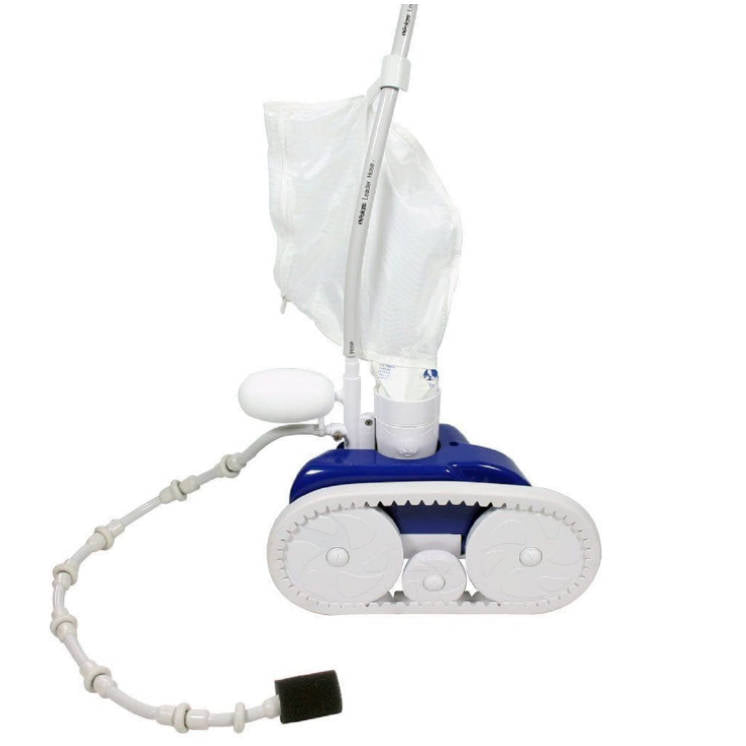

Polaris 280 TankTrax Parts Diagram

1
Polaris K13 Vac-Sweep All Purpose Zipper Pool Cleaner Replacement Bag for 280
4
Polaris A20 Float, Head
5
Polaris 9-100-3105 Sweep Hose Scrubber
7
Polaris B5 Sweep Hose Complete
8
Polaris B10 Wear Ring
9
Polaris B15 Sweep Hose Attach Clamp
13
Polaris C66 Large Axle with Sand/Gravel Guard
15
Polaris C45 Lock Washer For C36 280/180 - 5 pack
15
Polaris C45 Lock Washer For C36 280/180 - 5 pack
15
Polaris C45 Lock Washer For C36 280/180 - 5 pack
17
Polaris C60 Ball Bearing, Wheels
17
Polaris C60 Ball Bearing, Wheels
17
Polaris C60 Ball Bearing, Wheels
17
Polaris C60 Ball Bearing, Wheels
17
Polaris C60 Ball Bearing, Wheels
17
Polaris C60 Ball Bearing, Wheels
17
Polaris C60 Ball Bearing, Wheels
18
Polaris C55 Plastic Wheel Screw
18
Polaris C55 Plastic Wheel Screw
18
Polaris C55 Plastic Wheel Screw
19
Polaris C64 Plastic Wheel Washer for Polaris 280/180
19
Polaris C64 Plastic Wheel Washer for Polaris 280/180
19
Polaris C64 Plastic Wheel Washer for Polaris 280/180
20
Polaris C10 Tire, Maxtrax, 380/360/280/180
21
Polaris C6 Large Wheel without Bearing Replacement
21
Polaris C6 Large Wheel without Bearing Replacement
21
Polaris C6 Large Wheel without Bearing Replacement
23
Polaris C131 Thrust Jet Kit
30
Polaris C80 Ball Bearings, Turbine for Polaris 280/180
34
Polaris C86 Drive Shaft Assembly for Polaris 280/180
38
Polaris 10-112-00 UWF Restrictor Disk Kit 180/280/380
39
Polaris 6-500-00 Universal Wall Fitting
40
Polaris-9-100-9001-UWF Connector Assembly
41
Polaris 10-108-00 UWF Restrictor Kit PVS
42
Polaris 6-505-00 Universal Wall Fitting and Quick Disconnect O-Ring Replacement
43
Polaris 9-100-9002 Pressure Relief Valve
45
Pentair ED15 Legend Feed Hose Mender Nut
47
Polaris 48-080 In-line Filter Assembly
48
Polaris 48-222 In-Line Filter Screen
50
Polaris D45 Feed Hose Section (10 feet, White)
50
Polaris D45 Feed Hose Section (10 feet, White)
51
Polaris D20 Ball Bearing Swivel for Pool Cleaners
53
Polaris G52 Back-up Valve Kit
55
Polaris G57 Back Up Valve Collar Replacement
56
Polaris G53 Mechanism Replacement

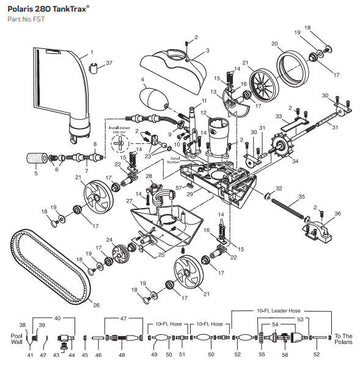

Check the parts blowup above for the most common replacement part for the Polaris 280 TankTrax Pool Cleaner.  The parts list below shows the most common part replacement along with any substitutions that could be used.
Diagram # Sku Image Title Price Quantity for Product # to Add to Cart Actions
1 K13
Polaris K13 Vac-Sweep All Purpose Zipper Pool Cleaner Replacement Bag for 280 $49.99 1
4 A20
Polaris A20 Float, Head $9.60 1
4 25563-120-000
CMP 25563-120-000 Pool Cleaner White Generic Hose Float $9.07 1
5 9-100-3105
Polaris 9-100-3105 Sweep Hose Scrubber $4.99 1
5 R0522400
Polaris R0522400 Sweep Hose Scrubber for Cleaners 3 pack $14.80 1
7 B5
Polaris B5 Sweep Hose Complete $46.42 1
8 B10
Polaris B10 Wear Ring $3.34 8
9 B15
Polaris B15 Sweep Hose Attach Clamp $3.54 1
13 C66
Polaris C66 Large Axle with Sand/Gravel Guard $12.52 1
15 C45
Polaris C45 Lock Washer For C36 280/180 - 5 pack $4.50 1
17 C60
Polaris C60 Ball Bearing, Wheels $12.34 8
18 C55
Polaris C55 Plastic Wheel Screw $4.99 4
19 C64
Polaris C64 Plastic Wheel Washer for Polaris 280/180 $4.99 4
20 C10
Polaris C10 Tire, Maxtrax, 380/360/280/180 $17.87 3
21 C6
Polaris C6 Large Wheel without Bearing Replacement $18.99 3
23 C131
Polaris C131 Thrust Jet Kit $8.99 1
30 C80
Polaris C80 Ball Bearings, Turbine for Polaris 280/180 $22.22 2
34 C86
Polaris C86 Drive Shaft Assembly for Polaris 280/180 $44.46 1
38 10-112-00
Polaris 10-112-00 UWF Restrictor Disk Kit 180/280/380 $4.99 1
39 6-500-00
Polaris 6-500-00 Universal Wall Fitting $7.99 1
40 9-100-9001
Polaris-9-100-9001-UWF Connector Assembly $41.98 1
41 10-108-00
Polaris 10-108-00 UWF Restrictor Kit PVS $9.80 1
42 6-505-00
Polaris 6-505-00 Universal Wall Fitting and Quick Disconnect O-Ring Replacement $2.70 1
43 9-100-9002
Polaris 9-100-9002 Pressure Relief Valve $13.18 1
45 ED15
Pentair ED15 Legend Feed Hose Mender Nut $11.08 45
45 D15
Polaris D15 Nut, Feed Hose $5.99 1
47 48-080
Polaris 48-080 In-line Filter Assembly $64.99 1
48 48-222
Polaris 48-222 In-Line Filter Screen $15.22 1
50 D45
Polaris D45 Feed Hose Section (10 feet, White) $39.42 2
51 D20
Polaris D20 Ball Bearing Swivel for Pool Cleaners $18.99 2
53 G52
Polaris G52 Back-up Valve Kit $110.61 1
55 G57
Polaris G57 Back Up Valve Collar Replacement $12.73 1
56 G53
Polaris G53 Mechanism Replacement $89.85 1
